Световая эффективность светодиодов

Световая эффективность (лм/Вт, lm/W) - величина, используемая для определения эффективности преобразования энергии (в нашем случае – электрической) в свет. Обычные лампочки накаливания работают в диапазоне 10-15 лм/Bт. Несколько лет назад стандартной величиной эффективности светодиодов было приблизительно 30 лм/Bт. Но к 2006 году эффективность светодиодов белого свечения более чем удвоилась: один из передовых производителей, компания Cree, смогла продемонстрировать на опытных образцах показатель 70 лм/Вт, что представляет 43-процентное увеличение по сравнению с максимальной светоотдачей их серийных белых светодиодов. В декабре 2006 года фирма Nichia анонсировала новые светодиоды белого свечения с достигнутой эффективностью светоотдачи 150 лм/Вт. Данные образцы продемонстрировали световой поток 9,4 лм с цветовой температурой 4600 К при силе тока 20 мА в условиях лаборатории. Заявленная эффективность приблизительно в 11,5 раз выше таковой у ламп накаливания (13 лм/Вт), в 1,7 раза выше, чем у современных люминесцентных ламп (90 лм/Вт). Более того, превышен показатель натриевых ламп высокого давления (132 люмен/ватт), являющихся лучшим по эффективности источником света среди традиционных ламп.

Читайте также: Проблемы теория и реальность светодиодов.

Solid State Light LED

Твердотельный белый свет (SSL – Solid State Light) все еще не является хорошо известным, несмотря на разнообразие способов его получения и реализации через светодиоды. Большинство компаний и проектировщиков знакомы только с традиционным аналоговым белым освещением, без реальной оценки выгодных и полезных альтернатив, обеспечиваемых применением светодиодов. Кроме легко прогнозируемых выгод, которые могут быть получены от твердотельного светодиодного освещения (экономия электроэнергии, длительный срок службы, и т.д.), следует обратить внимание на следующие специфические признаки светодиодов как новых источников белого света:

  • малое тепловыделение и низкое питающее напряжение (гарантирует высокий уровень безопасности);
  • отсутствие стеклянной колбы (определяет очень высокую механическую прочность и надежность);
  • отсутствие разогрева или высоких пусковых напряжений при включении;
  • безынерционность включения/выключения (реакция < 100 нс);
  • абсолютный контроль (регулировка яркости и цвета в полном динамическом диапазоне);
  • встроенное светораспределение;
  • компактность и удобство в установке;
  • отсутствие ультрафиолетового и иных вредных для здоровья излучений;
  • не применяется никаких опасных веществ, типа ртути в люминесцентных лампах.

Как получить белый свет с использованием светодиодов?

Черный цвет – это отсутствие всех цветов. Когда свет от всех частей цветового спектра накладывается друг на друга (то есть все цвета присутствуют), совокупная смесь кажется белой. Это так называемый полихроматический белый свет. Основными цветами, из которых можно получить все оттенки, являются красный, зеленый и синий (RGB). Вторичные цвета, также называемые дополнительными: сиреневый (смесь красного и синего); голубой (смесь зеленого и синего); и желтый (смесь красного и зеленого). Любой дополнительный цвет и противоположный основной цвет также дают в сумме белый свет (желтый и синий, голубой и красный, сиреневый и зеленый).

Существуют различные способы получения белого света от светодиодов. Первый – смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, синие и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет. В другом, менее распространенном подходе, для получения белого света смешивается излучение светодиодов основных и вторичных цветов.

 Во втором способе желтый (или зеленый плюс красный) люминофор наносится на синий светодиод, в результате два или три излучения смешиваются, образуя белый или близкий к белому свет.

 Третий способ заключается в том, что на поверхность светодиода, излучающего в ультрафиолетовом диапазоне, наносятся три люминофора, излучающих, соответственно, синий, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа.

 В основе четвертого способа получения белого света с помощью светодиодов, лежит использование полупроводника ZnSe. Структура представляет собой синий светодиод ZnSe, "выращенный" на ZnSe-подложке. Активная область проводника при этом излучает синий свет, а подложка - желтый.

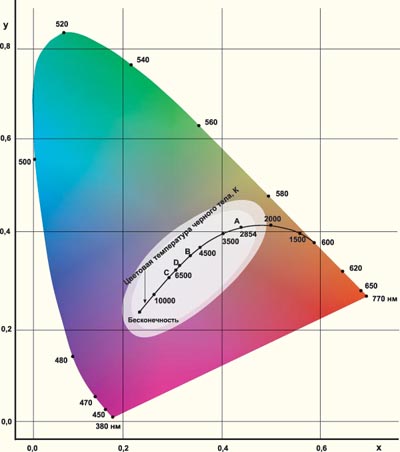

Цветовая диаграмма

У каждого и способов есть свои достоинства и недостатки, на форуме ЭкспертЮнион ведется обсуждение этой темы.

Технология смешения цветов в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока, пропускаемого через разные светодиоды. Этим процессом можно управлять вручную или посредством специальной программы. Таким же образом возможно получать различные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество светодиодов в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, в связи с неравномерным отводом тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения — суммарные цветовая температура и цвет "плывут" за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать.

 Белые светодиоды с люминофорами (phosphor-converted LEDs) существенно дешевле, чем светодиодные RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них, в принципе, не проблема попасть в точку с координатами (X=0,33, Y=0,33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе (как следствие, не контролируется цветовая температура); и в-третьих – люминофор тоже стареет, причем быстрее, чем сам светодиод.

 Белые светодиоды ZnSe обладают рядом преимуществ. Они работают при напряжении 2,7 В и очень устойчивы к статическим разрядам. Светодиоды ZnSe позволяют излучать свет в гораздо более широком диапазоне цветовых температур, чем устройства на основе GaN (3500-8500 К по сравнению с 6000-8500 К). Это позволяет создавать приборы с более "теплым" свечением, которое предпочитают американцы и европейцы. Есть и недостатки: хотя излучатели на основе ZnSe имеют высокий квантовый выход, они недолговечны, имеют большое электрическое сопротивление и пока не нашли коммерческого применения.
